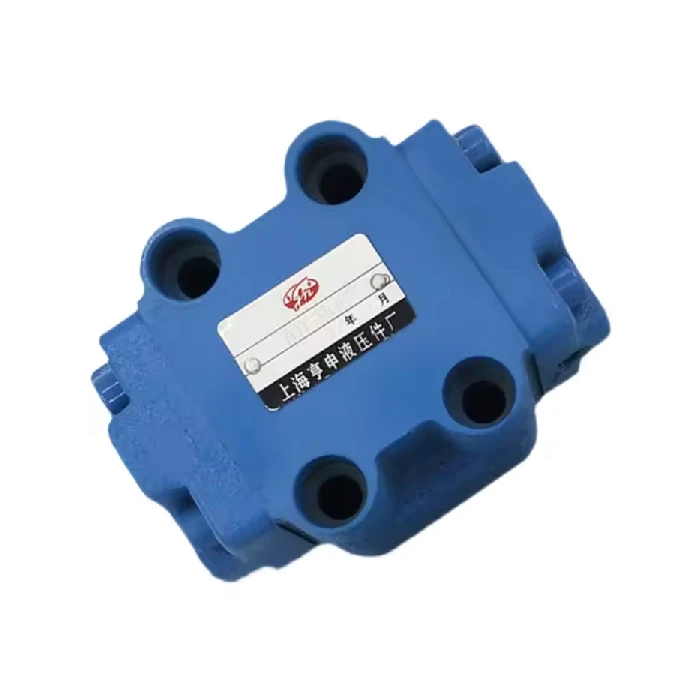

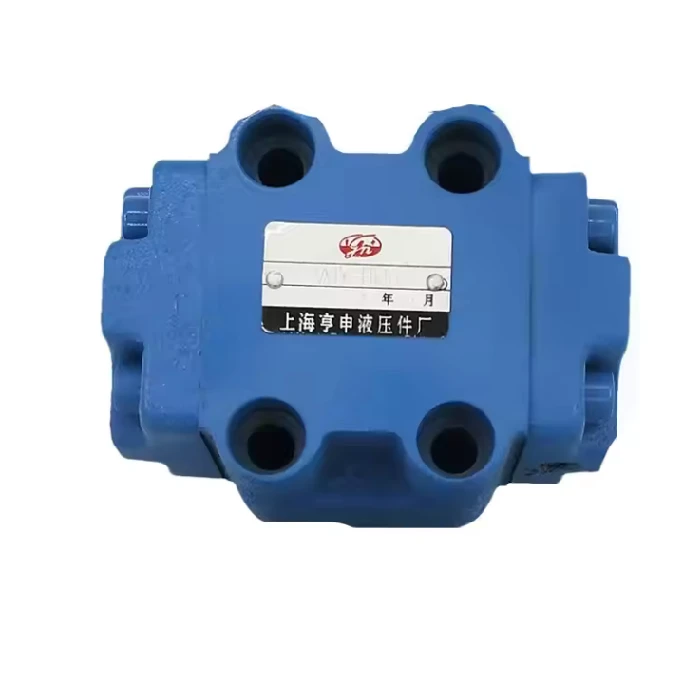

Hidraulinis valdymas vienpusis vožtuvas A1Y-HB10B

Hidraulinė valdymo patikrinimo vožtuvas A1Y-HB10B yra dažnas hidraulinis komponentas, daugiausia naudojamas valdyti alyvos srautą vienpusėje ir pasiekti atvirkštinę angą per išorinę valdymo alyvos grandinę.

Siųsti užklausą

1. Modelio analizė
-A1Y-HB10B yra Japonijos „Yuken“ įvardijimo konvencija, turinti specifines reikšmes:
-A1y: žymi hidraulinio valdymo vožtuvo seriją arba tipą.
-HB: rodo, kad vožtuvas yra hidraulinis pilotas valdomas patikrinimo vožtuvas.
-10: skersmens specifikacijos (tokios kaip 10 mm arba atitinkami srauto parametrai).
-B: Tai gali būti versija arba dizaino kodas (pvz., Sanderzinimas, slėgio įvertinimas ir kt.).
2. Funkcinės savybės
-Vienas būdas vožtuvo funkcija: leidžia alyvai laisvai tekėti iš įleidimo angos (p → a) ir blokuoti atvirkštine kryptimi (A → P).
-Hidraulinė valdymo anga: Norėdami pastumti vožtuvo šerdį, pritaikykite slėgį per išorinį valdymo alyvos prievadą (x).
-Atplitimo scenarijai: dažniausiai naudojami hidraulinio cilindro slėgio priežiūrai, fiksavimo grandinėms ar tais atvejais, kai būtina išvengti nekontroliuojamo krovinio kritimo (pvz., Kranų, injekcijų formavimo mašinų).
3. Techniniai parametrai (atsižvelgiant į tikrus pavyzdžius)
-Darbo slėgis: paprastai 21 ~ 31,5 MPa (priklausomai nuo modelio priesagos).
-Atidarymo slėgis: Vienpusio vožtuvo atidarymo slėgis yra apie 0,03 ~ 0,05 MPa.
-Hidraulinio valdymo slėgio santykis: Apie 1: 2 ~ 1: 4 (kontroliniam alyvos slėgiui reikia pasiekti pagrindinės alyvos grandinės slėgio santykį, kurį reikia atidaryti).
-Flow greitis: susijęs su skersmeniu (pvz., . 10 skersmuo atitinka maždaug 40–60 l/min.).
4. Diegimo ir naudojimo atsargumo priemonės
-Iilo prievado identifikavimas:
-P: aliejaus įleidimo angos (priekinės srauto įleidimo angos).
-A: alyvos išleidimo anga (prijungta prie pavaros).
-X: hidraulinio valdymo alyvos prievadas (prijungtas prie valdymo alyvos grandinės).
-Įdiegimo kryptis: įsitikinkite, kad vožtuvo kūno rodyklės kryptis atitiktų sistemos reikalavimus.
-Drain prievadas: Kai kuriems modeliams reikalingas atskiras alyvos nutekėjimas (pvz., Su kanalizacijos prievadu Y), o alyvos bako atgal neturėtų būti atgal.
-Cepleaneless: Hidraulinė alyva turi atitikti ISO 18/15 ar aukštesnius švaros standartus, kad būtų išvengta vožtuvo šerdies prilipimo.
